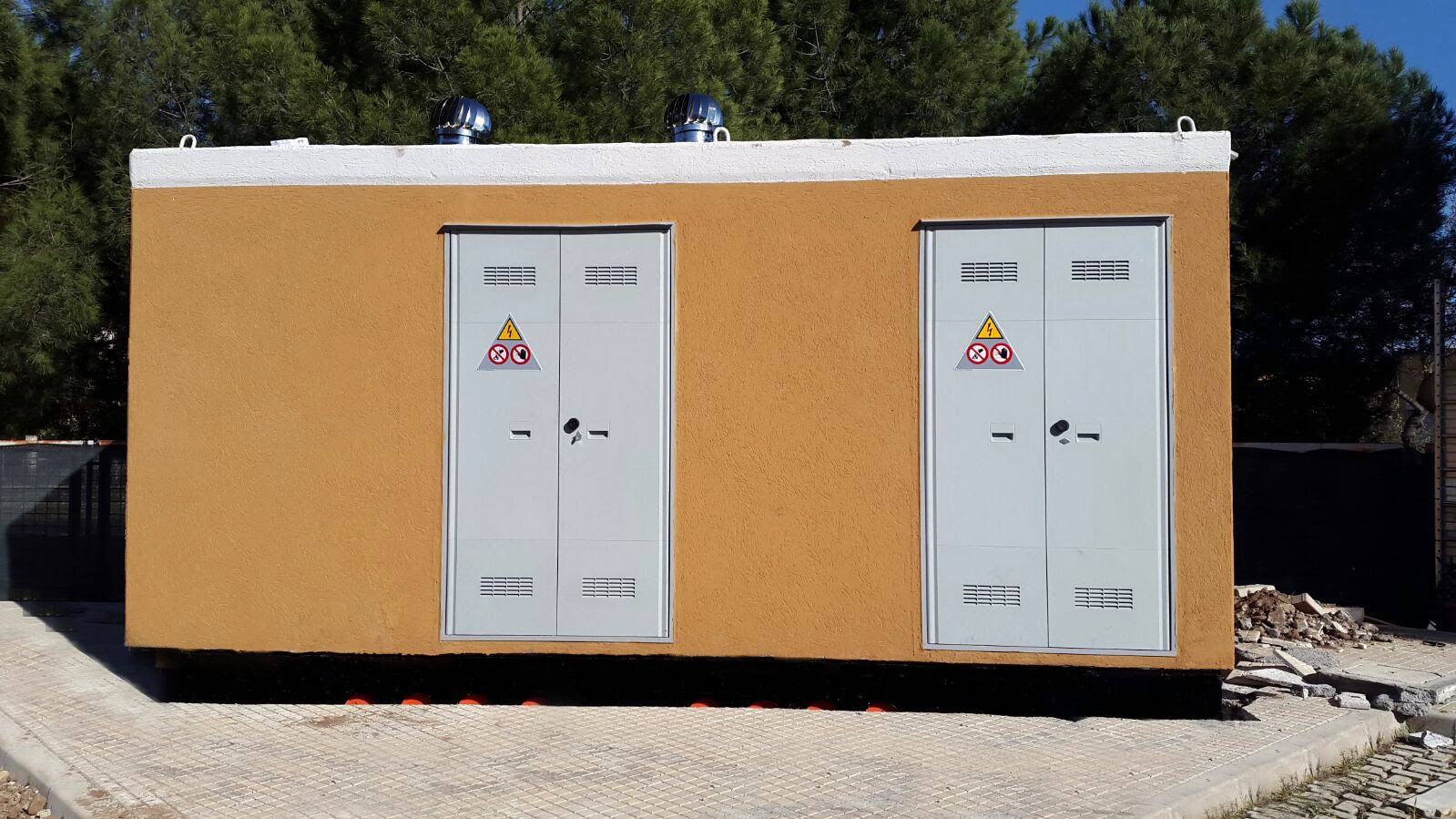

Cabina 147CADG2061 ed 7.1


Le cabine consegna sono ad uso esclusivo del distributore nazionale ENEL o dell’azienda distributrice locale per la trasformazione e la distribuzione dell’energia elettrica in bassa tensione. Il Box DG2061 ed. 7.1 è composto da un unico locale atto a contenere le apparecchiature MT / BT per i diversi equipaggiamenti unificati ENEL.

Caratteristiche costruttive

Misure interne lunghezza cm. 553, larghezza cm. 230, altezza cm. 230;

Misure esterne lunghezza cm. 571, larghezza cm. 248, altezza cm. 250;

Struttura: Monolitica auto portante in c.a.v. prefabbricata;

Spessori: Pavimento cm. 10, pareti cm. 9, solaio di copertura cm. 10;

Calcestruzzo: Cemento del tipo 425 dosato a Kg. 400 per mc., additivi fluidificanti ed impermeabilizzanti;

Armatura: Acciaio tipo B450C e S275;

Pitturazione: Pareti interne e soffitto tinteggiate con pitture a base di resine sintetiche di colore bianco. Pareti esterne, con esclusione del tetto, trattate con intonaci murali plastici idrorepellente con colore RAL 1011 (beige-marrone) della scala RAL F2;

Impermeabilizzazione solaio di copertura: La superficie esterna del solaio di copertura viene ricoperta a caldo da una guaina bituminosa di spessore 4 mm. rivestita a sua volta da uno strato di pittura ardesiata anti-riflettente con flessibilità a freddo10° C.



Elementi accessori previsti

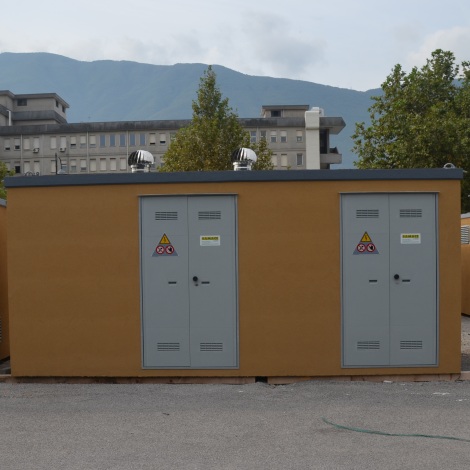

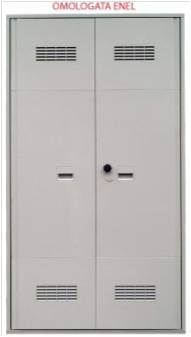

n° 2 porta a due ante in VTR omologate ENEL DS919 con serrature unificate ENEL DS988 e tabella triangolare di pericolo

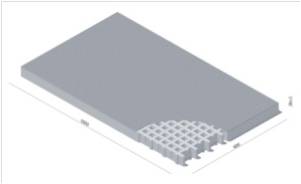

n° 1 plotta in VTR per ispezione vasca da cm.100×60 sp 4

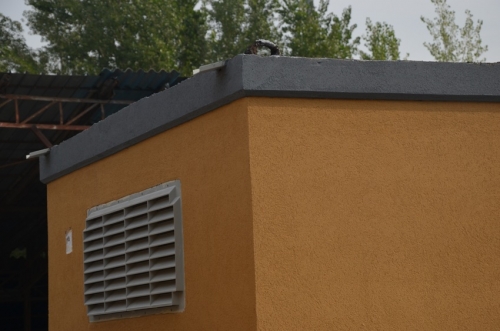

n° 2 griglie di aerazione omologate ENEL in VTR. cm. 120×50 (conformi alla specifica tecnica DS927)

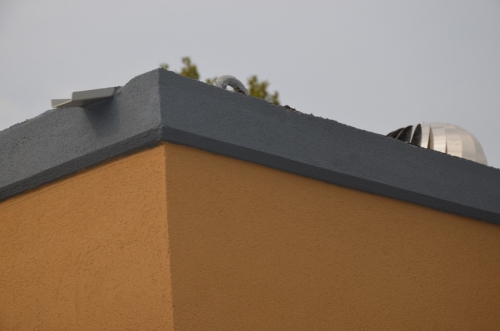

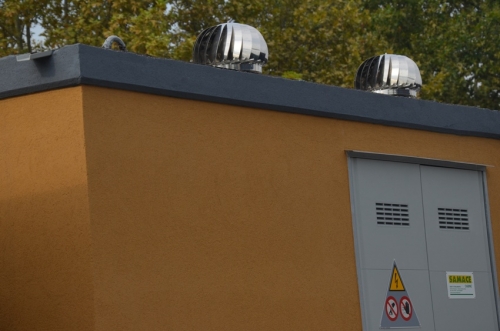

n° 2 aspiratori eolici in acciaio inox diam. cm. 25 con rete anti insetto e sistema di bloccaggio antifurto

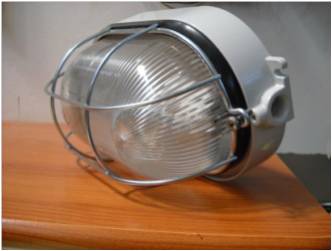

n° 3 lampade di illuminazione con plafoniera stagna da E 30 W (tabella ENEL DY 3021) a basso consumo energetico

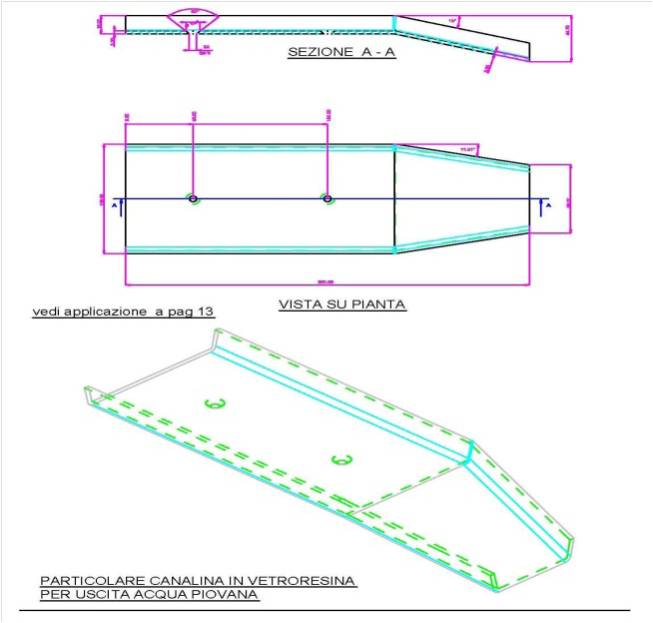

n° 4 canaline in VTR  per scolo acque piovane

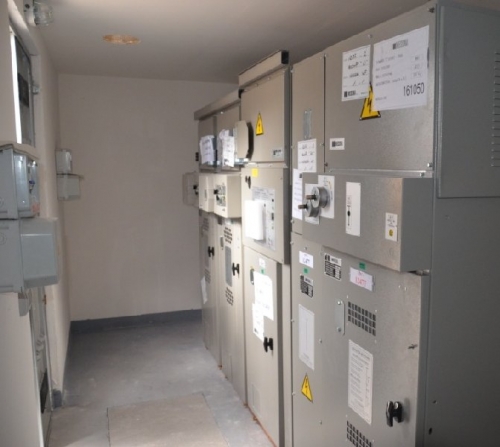

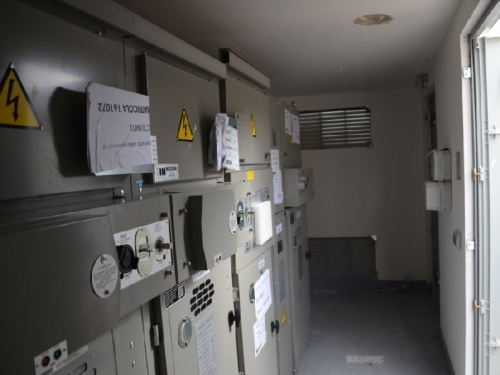

n° 1 quadro elettrico per servizi ausiliari (tabella ENEL DY 3016/1) con trasformatori d’isolamento

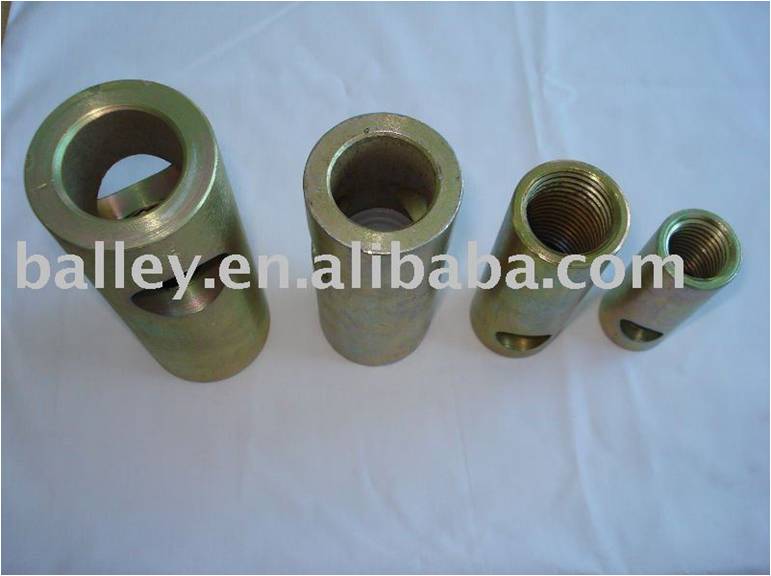

n° 1 serie inserti  M12/30 per fissaggio apparecchiature, contatori, porta e  messa a terra
n° 1 targa di identificazione con schema di sollevamento
n° 1 passante per cavi temporaneo in pvc diam. cm. 8 con accessorio per apertura
n° 1 sistema passacavo a parete per cavi antenna passante diam. cm. 8
n° 3 elementi di copertura in VTR da cm 80x25x4
n° 4 golfari per la movimentazione

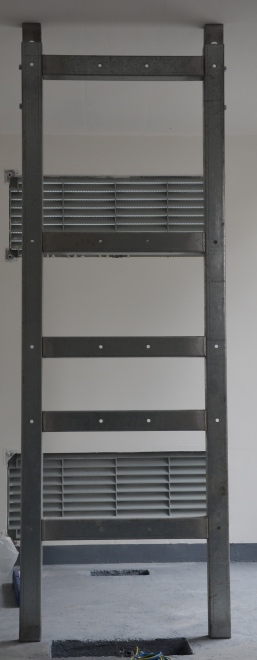

n° 1 Telaio porta quadri BT

Basamento

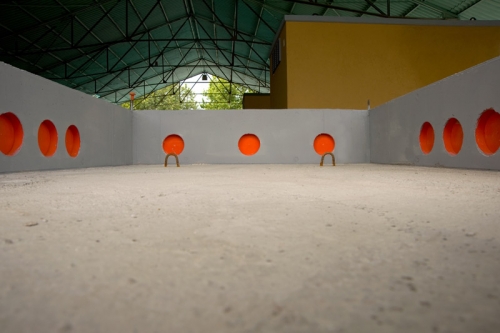

Preliminarmente alla posa in opera del box, sul sito prescelto deve essere interrato il basamento d’appoggio prefabbricato in c.a.v., realizzato in monoblocco in modo da creare un vasca stagna sottostante tutto il locale consegna dello spessore netto di almeno 50 cm

Deve essere altresì dotato di fori per il passaggio dei cavi MT e BT e cavi Rack, posizionati ad una distanza dal fondo della vasca tale da consentire il contenimento dell’eventuale olio fuoriuscito dal trasformatore, fissato in un volume corrispondente a 600 litri.



Caratteristiche costruttive

Dimensioni esterne: lunghezza cm. 569, larghezza cm. 246, altezza cm. 60;

Dimensioni interne: lunghezza cm. 544, larghezza cm. 221, altezza cm. 50;

Spessori: pavimento cm. 10, pareti cm. 12,5;

Struttura: monolitica auto portante in c.a.v. prefabbricata;

Calcestruzzo: Cemento del tipo 425 dosato a Kg. 400 per mc., additivi fluidificanti ed impermeabilizzanti;

Armatura: Acciaio tipo B450C e S275;

I basamento sono corredati da

n° 22 flange a frattura prestabilita diam. cm. 20 in PE;

n° 17 barre da cm. 10x10x100 di Plastazote (polietilene espanso reticolato) livellante,anti-infiltrazione;

n° 4 golfari per la movimentazione
n° 7 kit passacavi a tenuta stagna nella misura di n° 2 MT, n° 4 BT e n°1 per cavi rack;

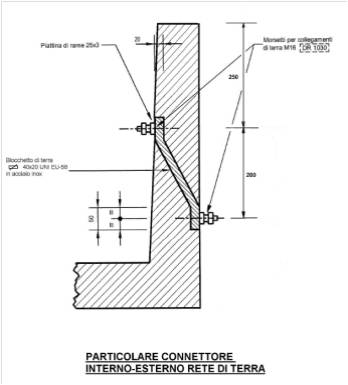

n° 2 blocchetti di terra in acciaio inox cm. 4×2 UNI EU-58
