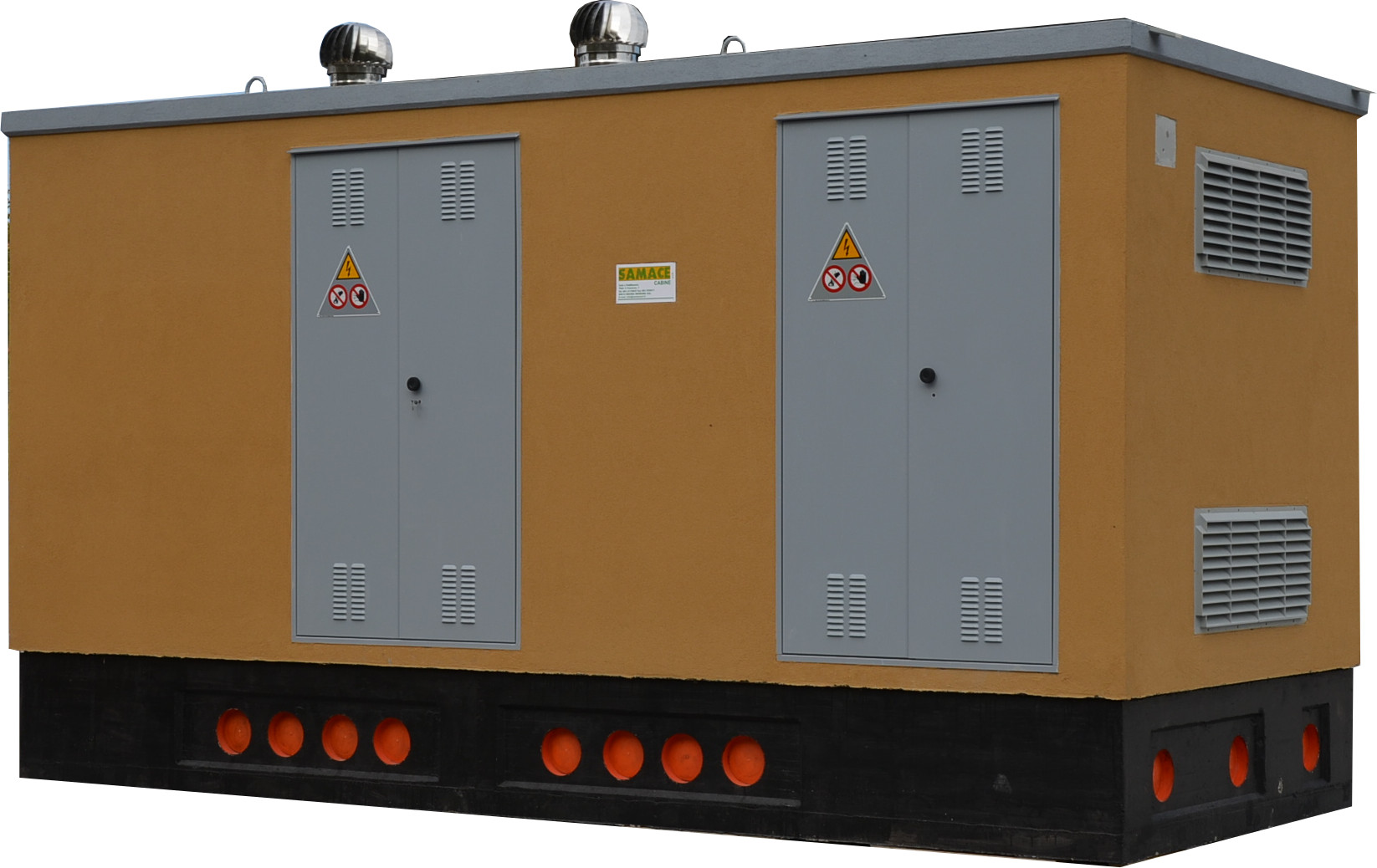

Cabina 147CADG2061 ed 8


Le cabine omologate sono ad uso esclusivo del distributore nazionale E-distribuzione o dell’azienda distributrice locale per la trasformazione e la distribuzione dell’energia elettrica in bassa tensione. La cabina DG2061 ed. 08 è composta da un unico locale atto a contenere le apparecchiature MT / BT per i diversi equipaggiamenti unificati ENEL.

Caratteristiche dimensionali e costruttive

Misure interne lunghezza cm. 553, larghezza cm. 230, altezza min cm. 230;

Misure esterne lunghezza cm. 571, larghezza cm. 248, altezza min cm. 250;

Struttura: Monolitica auto portante in c.a.v. prefabbricata;

Spessori: Pavimento cm. 10, pareti cm. 9, solaio di copertura cm. 10;

Calcestruzzo: Cemento del tipo 425 dosato a Kg. 400 per mc., additivi fluidificanti ed impermeabilizzanti;

Armatura: Rete elettro saldata e tondini ad aderenza migliorata tipo B450C e tipo S275;

Pitturazione: Pareti interne e soffitto tinteggiate con pitture a base di resine sintetiche di colore bianco. Pareti esterne, con esclusione del tetto, trattate con intonaci murali plastici idrorepellente con colore RAL 1011 (beige-marrone) della scala RAL F2;

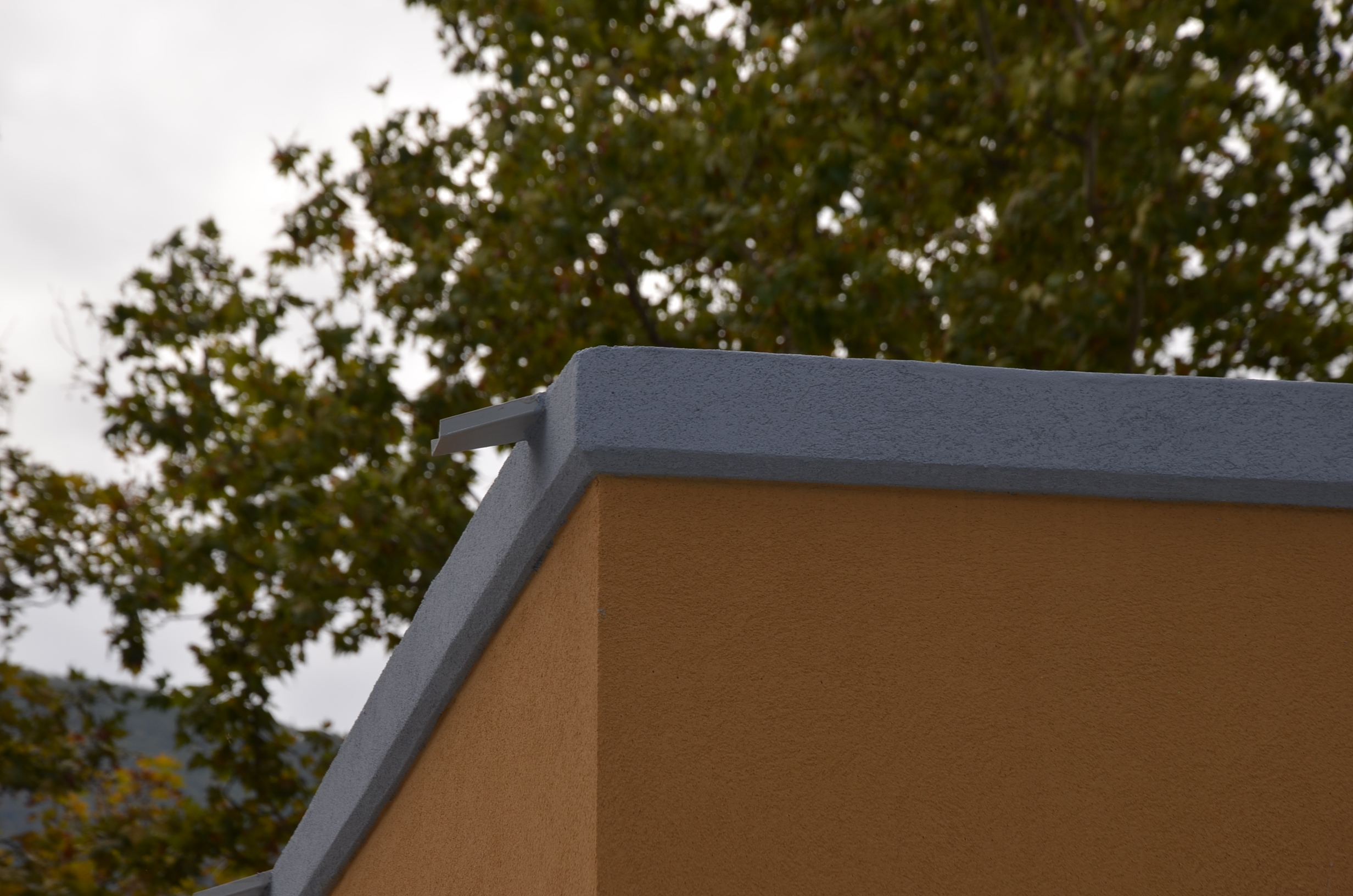

Impermeabilizzazione solaio di copertura: La superficie esterna del solaio di copertura viene ricoperta a caldo da una guaina bituminosa di spessore 4 mm. rivestita a sua volta da uno strato di pittura ardesiata anti-riflettente con flessibilità a freddo 10° C.

Elementi accessori previsti

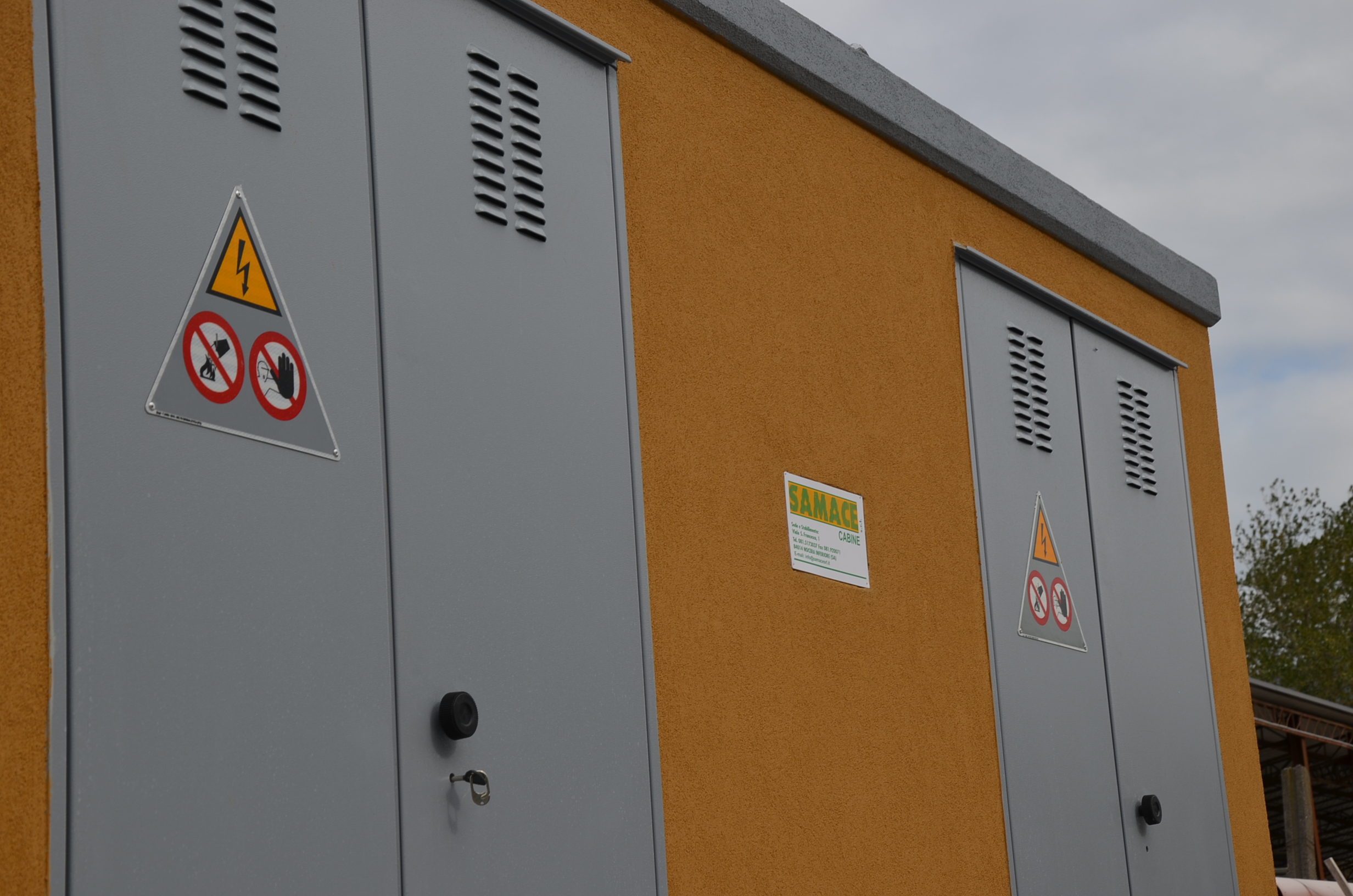

n° 2 porta a due ante Omologate Enel in resina sintetica DS919 o in acciaio zincato/inox DS 918, con serrature unificate Enel DS988
n° 1 plotta in VTR per ispezione vasca da cm.100×60 sp 4,1

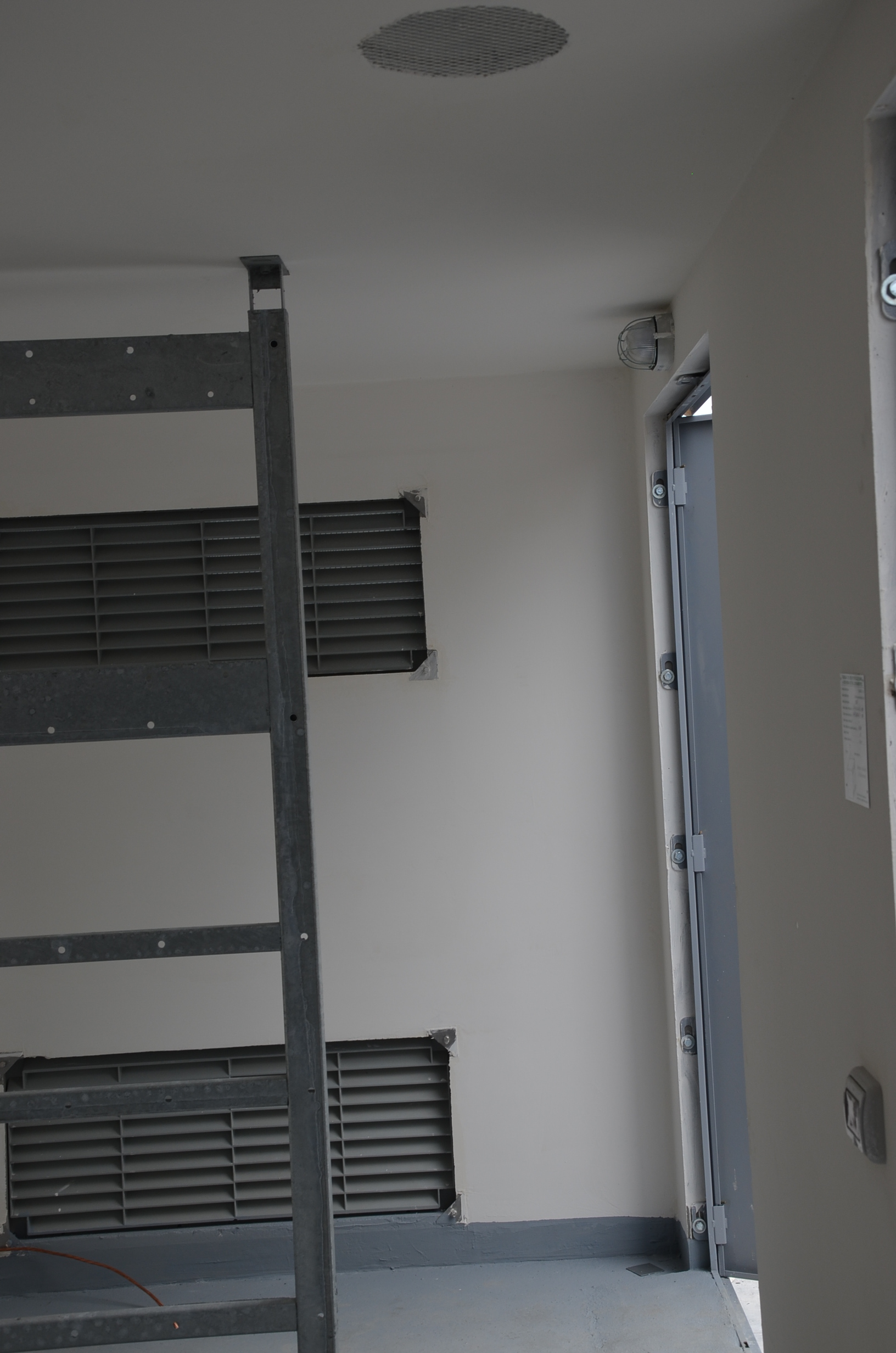

n° 2 griglie di aerazione trasformatore Omologate Enel  conformi alla specifica tecnica DS927in vtr /DS926 in accaio inox
n° 2 aspiratori eolici in acciaio inox AISI 304 diam. cm 25 con rete anti-insetto e sistema di bloccaggio antifurto
n° 3 lampade di illuminazione con plafoniera stagna da E 30 W (tabella ENEL DY 3021) a basso consumo energetico
n° 4 canaline in VTR  per scolo acque piovane
n° 1 quadro elettrico per servizi ausiliari (tabella ENEL DY 3016/3) per Rack con trasformatore d’isolamento

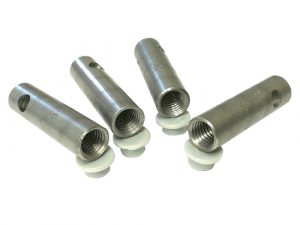

n° 1 serie inserti  M12/10 per fissaggio apparecchiature, contatori, porta e  messa a terra

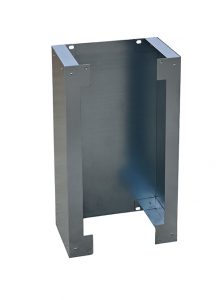

Distanziatore quadri BT (DS 3055)
n° 1 targa di identificazione con schema di sollevamento
n° 1 passante per cavi temporaneo in pvc diam. cm. 15
n° 6 elementi di copertura cunicolo in vtr per scomparti MT da cm 72,5x25x4
n° 4 golfari per la movimentazione

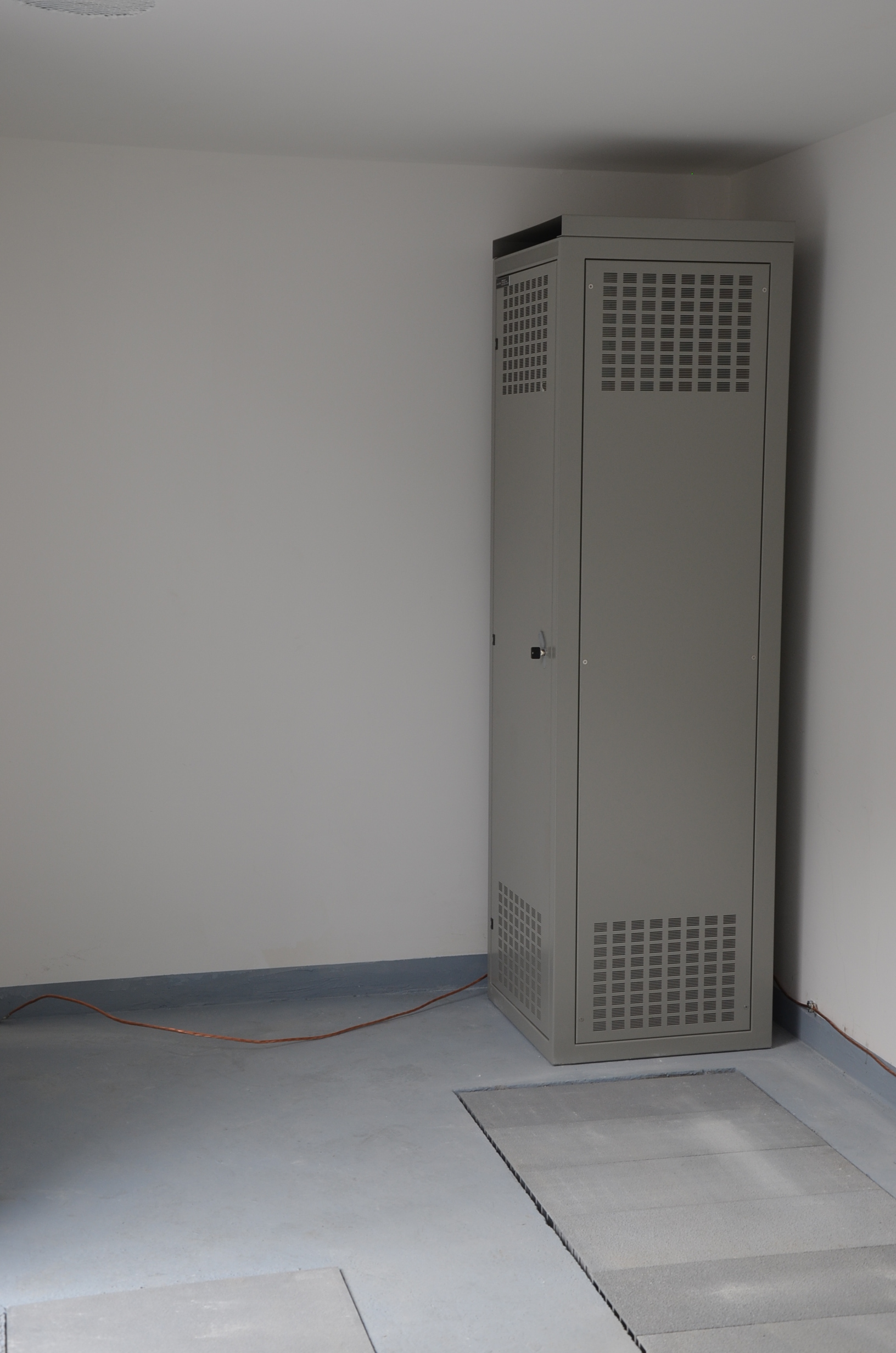

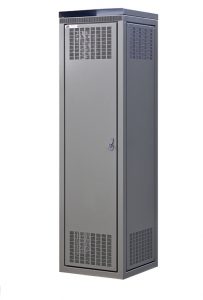

  n° 1 Armadio rack DY3005/1

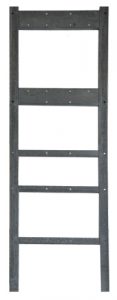

n° 1 Telaio porta quadri BT

Basamento

Preliminarmente alla posa in opera del box, sul sito prescelto deve essere interrato il basamento d’appoggio prefabbricato in c.a.v., realizzato in monoblocco in modo da creare un vasca stagna sottostante tutto il locale consegna dello spessore netto di almeno 50 cm. Deve essere altresì dotato di fori con flange a frattura prestabilita, per il passaggio dei cavi MT e BT e cavi Rack, posizionati ad una distanza dal fondo della vasca tale da consentire il contenimento dell’eventuale olio fuoriuscito dal trasformatore, fissato in un volume corrispondente a 600 litri.

Caratteristiche costruttive

Dimensioni esterne: lunghezza cm. 565, larghezza cm. 242, altezza cm. 60;

Dimensioni interne: lunghezza cm. 539, larghezza cm. 216, altezza cm. 50;

Spessori: pavimento cm. 10, pareti cm. 13;

Struttura: monolitica auto portante in c.a.v. prefabbricata;

Calcestruzzo: Cemento del tipo 425 dosato a Kg. 400 per mc., additivi fluidificanti ed impermeabilizzanti;

Armatura: Rete elettro saldata e tondini ad aderenza migliorata tipo B450C e tipo S275;

Finitura: Applicazione di emulsione bituminosa o primer su tutte le facciate sia interne che esterne e sul fondo.

I basamento sono corredati da



n° 22 flange a frattura prestabilita diam. cm. 20 in PE;

 Barre da cm. 10x10x100 di Plastazote (polietilene espanso reticolato) livellante,anti-infiltrazione;

n° 4 golfari per la movimentazione
n° 2 blocchetti di terra in acciaio inox cm. 4×2 UNI EU-58
