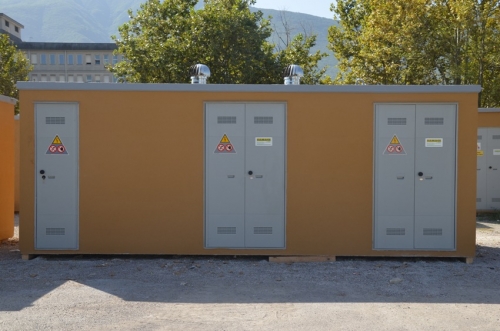

Cabina 147CADG2092


La specifica di costruzione Enel DG 2092 rev. 03 del 15/09/2016 ha lo scopo di definire le caratteristiche costruttive delle cabine secondarie MT/BT per apparecchiature elettriche fuori standard e per le cabine BT/MT occorrenti per la connessione di produttori privati di energia alla rete elettrica nazionale.Le dimensioni minime della cabina e lo schema funzionale delle apparecchiature sono riportate nell'immagine collegata.

Caratteristiche costruttive

Vano Enel: misure interne lungh. ≥ cm. 553, largh. cm. 230, altez. cm. 230;

Vano misure: misure interne lungh. cm. 90, largh. cm. 230, altez. cm. 230;

Struttura: Monolitica auto portante in c.a.v. prefabbricata;

Spessori: Pavimento cm. 10, pareti cm. 9, tetto cm. 10;

Calcestruzzo: Cemento del tipo 425 dosato a Kg. 400 per mc., additivi fluidificanti ed impermeabilizzanti;

Armatura: Rete elettro saldata e tondini ad aderenza migliorata tipo B450C e tipo S275.;

Pitturazione: Pareti interne e soffitto tinteggiate con pitture a base di resine sintetiche di colore bianco. Pareti esterne, con esclusione del tetto, trattate con rivestimenti murali plastici idrorepellenti con colore RAL 1011 (beige-marrone) della scala RAL F2;;

Impermeabilizzazione tetto: La superficie esterna del solaio di copertura viene ricoperta a caldo da una guaina bituminosa di spessore 4 mm. rivestita a sua volta da uno strato di ardesia anti-riflettente con flessibilità   a freddo 10° C;



Elementi accessori previsti

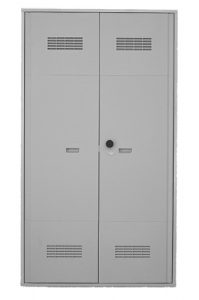

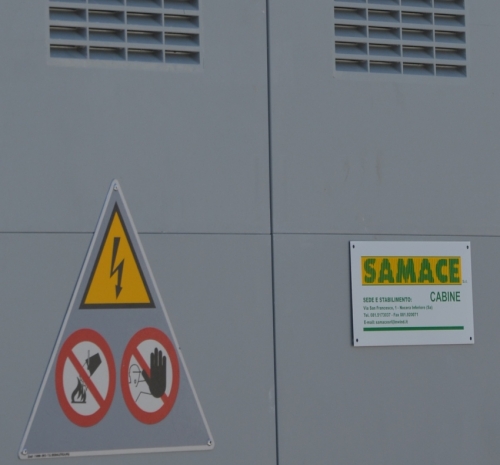

n° 2 porte a due ante e n° 1 porta ad una anta in VTR omologate ENEL DS919 con serrature unificate ENEL DS988 e tabella triangolare di pericolo

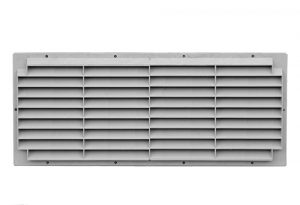

n° 2 griglie di aerazione omologate ENEL in VTR. cm. 120×50 (conformi alla specifica tecnicaDS927)

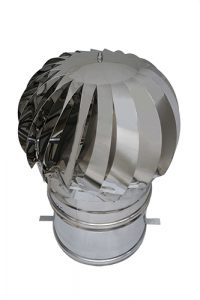

n° 2 aspiratori eolici in acciaio inox diam. cm. 25 con rete anti insetto e sistema di bloccaggio antifurto

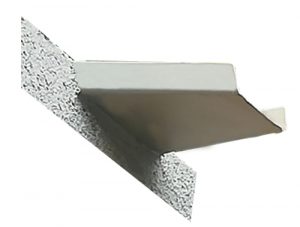

n° 4 canaline in VTR  per scolo acque piovane

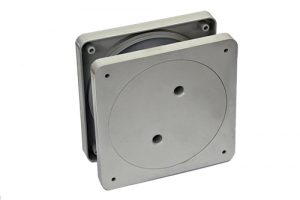

n° 1 passante per cavi temporaneo in pvc diam. cm. 8 con accessorio per apertura

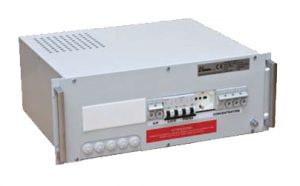

n° 2 quadri elettrici per servizi ausiliari (tabella ENEL DY 3016/1) con trasformatori d’isolamento;

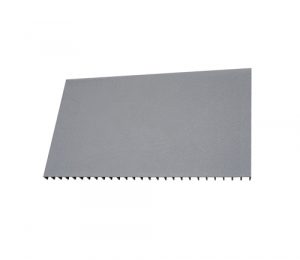

n° 1 plotta in VTR per ispezione vasca da cm.100x60x4,1

n° 1 plotta in VTR per ispezione vasca da cm. 60x60x4,1

n° 3 lastre in VTR da cm. 80x25x4.1;

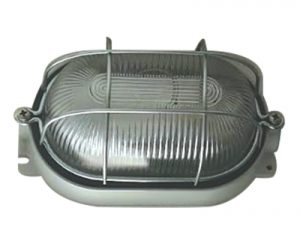

n° 3 lampade di illuminazione con plafoniera stagna da E 30 W (tabella ENEL DY 3021) a basso consumo energetico
n° 1 targa di identificazione con schema di sollevamento

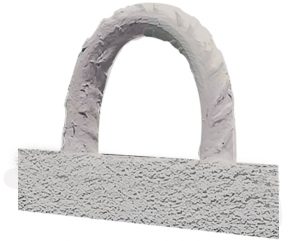

n° 4 golfari per la movimentazione

Basamento

Preliminarmente alla posa in opera del box, sul sito prescelto deve essere interrato il basamento d’appoggio prefabbricato in c.a.v., realizzato in monoblocco in modo da creare un vasca stagna sottostante tutto il locale consegna dello spessore netto di almeno 50 cm

Deve essere altresì dotato di fori per il passaggio dei cavi MT e BT, posizionati ad una distanza dal fondo della vasca tale da consentire il contenimento dell’eventuale olio sversato dal trasformatore, fissato in un volume corrispondente a 600 litri.

Caratteristiche costruttive

Dimensioni esterne: lunghezza ≥ cm. 668, larghezza cm. 246, altezza cm. 60;

Dimensioni interne: lunghezza ≥ cm. 643, larghezza cm. 221, altezza cm. 50;

Spessori: pavimento cm. 10, pareti cm. 12,5;

Struttura: monolitica auto portante in c.a.v. prefabbricata;

Calcestruzzo: Cemento del tipo 425 dosato a Kg. 400 per mc., additivi fluidificanti ed impermeabilizzanti;

Armatura: Rete elettro saldata e tondino ad aderenza migliorata



I basamenti sono corredati da

n° 22 flange a frattura prestabilita diam. cm. 20 in PE;
Barre da cm. 10x10x100 di Plastazote (polietilene espanso reticolato) livellante, anti-infiltrazione;
n° 4 golfari per la movimentazione

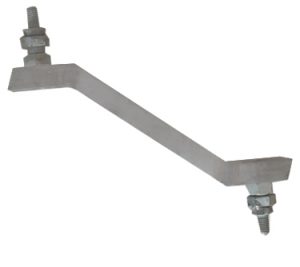

n° 2 blocchetti di terra in acciaio inox cm. 4×2 UNI EU-58;

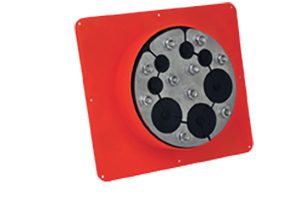

 n° 6 kit passacavi a tenuta stagna nella misura di n° 2 MT e n° 4 BT;



Alcune installazioni

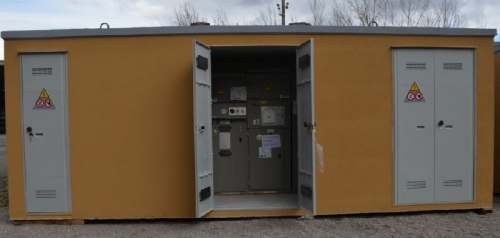

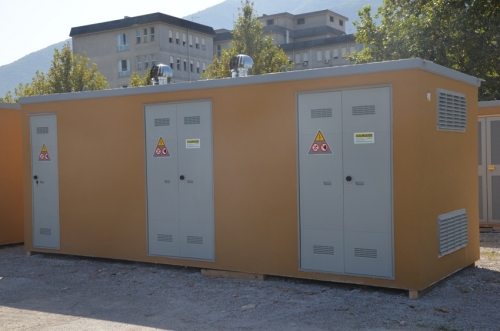

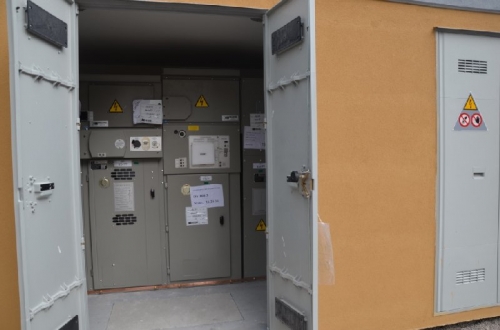

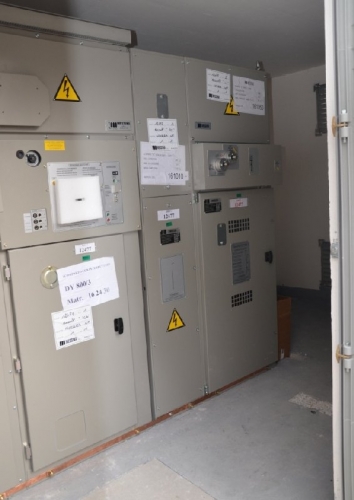

Febbraio 2012Cabine elettriche prefabbricate tipo DG 2092 ed. 2 e  box tipo 420, allestite internamente, per produzione di energia elettrica da fonte eolica avente ognuno potenza pari a 198 kW siti nel Comune di Venosa (PZ) e  nel Comune di Barile (PZ).
