Caratteristiche dimensionali e costruttive Cabina 147 DG2061 ed 9 Standard Box Cliente

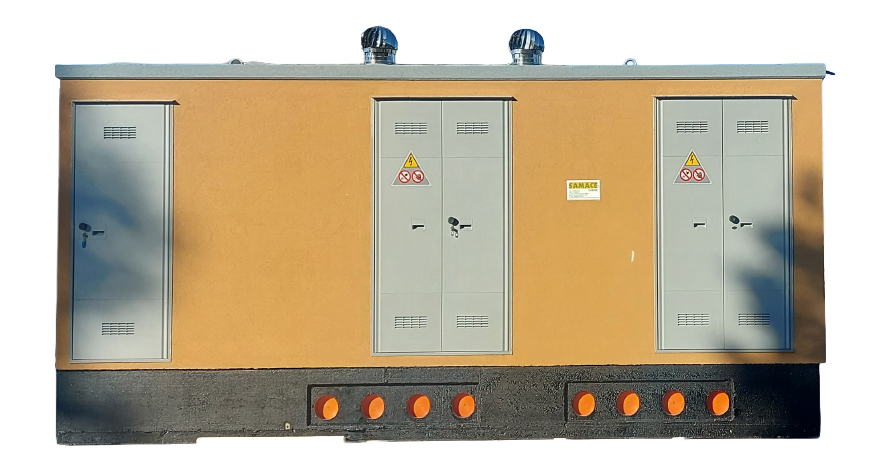

Di seguito le caratteristiche dimensionali e costruttive della Cabina 147 DG2061 ed 9-(7-8-9) omologata Cabine Enel.
Vano consegna: misure interne lunghezza cm 553, larghezza cm 230, altezza min cm 230-max cm 260;
Vano misure: lunghezza cm 90, larghezza cm. 230, altezza min cm 230-max cm 260;
Struttura: monolitica auto portante in c.a.v. prefabbricata;
Spessori: pavimento cm 10, pareti cm 9, solaio di copertura cm 10;
Calcestruzzo: calcestruzzo con classe di resistenza minima pari a C 35/45, additivato con fluidificanti ed impermeabilizzanti;
Armatura: rete elettro saldata e tondini ad aderenza migliorata tipo B450C e tipo S275;
Pitturazione: pareti interne e soffitto tinteggiate con pitture a base di resine sintetiche di colore bianco, pavimento trattato con pittura stirolo-acrilica elastomerica. Pareti esterne, con esclusione del tetto, trattate con rivestimenti murali plastici idrorepellenti con colore RAL 1011 (beige-marrone) della scala RAL F2;
Impermeabilizzazione solaio di copertura: la superficie esterna del solaio di copertura viene ricoperta a caldo da una guaina bituminosa di spessore 4 mm, rivestita superiormente con ardesia, con flessibilità a freddo –10° C;
Elementi accessori previsti
 |
n° 2 porte a due ante da 120 cm, omologate in VTR DS919 o in acciaio zincato/inox DS 918, con serrature unificate Enel DS988 |
 |
n° 1 porta ad una anta da 80 cm, omologata in VTR DS919 o in acciaio zincato/inox DS 918 con serrature unificate ENEL DS988 |
 |
n° 2 griglie di aerazione omologate in VTR (DS 927) o in acciaio zincato/inox (DS 926) cm 120×50. |
 |
n° 2 aspiratori eolici in acciaio inox approvati da e-distribuzione diam. cm. 25 con rete anti insetto; |
 |
n° 1 passante per cavi temporanei in pvc diam. cm 15 con accessorio per apertura; n° 1 passante per cavo antenna in pvc diam. cm 15; |
 |
n° 4 canaline in VTR per scolo acque piovane |
 |
n° 4 lampade di illuminazione (una vano misura, tre vano consegna),(tabella ENEL DY 3021) a basso consumo energetico, di cui una con sistema di emergenza |
 |
n° 1 plotta in VTR per ispezione vasca da cm.100x60x4 n° 1 plotta in VTR (vano misure) per ispezione vasca da cm. 60x60x4 |
 |
n° 6 elementi di copertura cunicolo in vtr per scomparti MT da cm 72,5x25x4; |
 |
n° 1 Armadio rack DY3005/1 |
 |
n° 1 quadro elettrico per servizi ausiliari (tabella ENEL DY 3016/3) GSCL001/3 versione per Rack DY3005 |
 |
n° 1 Telaio porta quadri BT |
 |
n°1 distanziatore quadri BT (DS 3055) |
 |
n°1 cassetta portachiavi vano misura; |
 |
n° 1 targa interna di identificazione con schema di sollevamento n° 1 targa esterna con logo e nome del costruttore |
 |
n° 4 golfari per la movimentazione della cabina |
 |

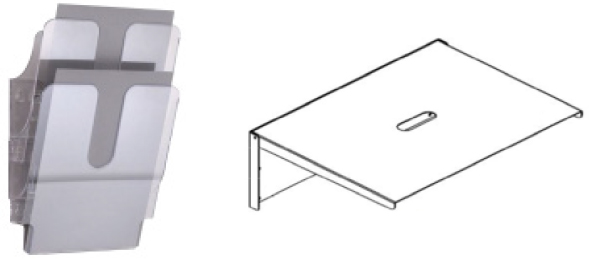

n° 1 tavolino porta pc a parete a ribalta n° 1 raccoglitore -porta documenti a parete |
Basamento
Preliminarmente alla posa in opera del box, sul sito prescelto deve essere interrato il basamento d’appoggio prefabbricato in c.a.v., realizzato in monoblocco in modo da creare una vasca stagna sottostante tutto il locale di altezza netta interna di almeno 50 cm.
Deve essere altresì dotato di fori con flange a frattura prestabilita, per l’installazione dei passacavi, per il passaggio dei cavi MT/ BT e cavi per Rack, posizionati ad una distanza dal fondo della vasca tale da consentire il contenimento dell’eventuale olio fuoriuscito dal trasformatore, fissato in un volume corrispondente a 600 litri.
Caratteristiche costruttive Cabina 147 DG2061/9-(7-8-9)
Dimensioni esterne: lunghezza min. cm 664, larghezza cm 242, altezza cm 60;
Dimensioni interne: lunghezza cm 638, larghezza cm 216, altezza cm 50;
Spessori: pavimento cm. 10, pareti cm. 13;
Struttura: monolitica auto portante in c.a.v. prefabbricata;
Calcestruzzo: calcestruzzo con classe di resistenza minima pari a C 35/45, additivato con fluidificanti ed impermeabilizzanti;
Armatura: rete elettro saldata e tondini ad aderenza migliorata tipo B450C e tipo S275;
Finitura: applicazione di emulsione bituminosa o primer su tutte le facciate sia interne che esterne e sul fondo.
I basamenti sono corredati da
 |
n° 25 flange a frattura prestabilita diam. cm 20 in PE |
 |
n° 2 blocchetti di terra in acciaio inox cm. 4×2 UNI EU-58 |
 |
Barre in polietilene livellante anti-infiltrazione |
|
n° 1 targa interna di identificazione con schema di sollevamento |
|
n° 4 golfari per la movimentazione della vasca |
